Pe măsură ce sistemele electronice devin din ce în ce mai sofisticate, cererea pentru o densitate mai mare a componentelor, o integritate îmbunătățită a semnalului și un management termic îmbunătățit continuă să crească. ThePCB multistrata devenit standardul pentru aplicații, de la infrastructura de telecomunicații și dispozitive medicale până la electronice auto și sisteme de control industrial.HONTECs-a impus ca un producător de încredere dePCB multistratsoluții, care deservesc industriile de înaltă tehnologie din 28 de țări, cu expertiză specializată în producția de prototipuri de mix mare, volum redus și rapidă.
Valoarea lui aPCB multistratconstă în capacitatea sa de a face față cerințelor complexe de rutare într-o amprentă compactă. Prin stivuirea mai multor straturi conductoare separate de materiale izolatoare, aceste plăci oferă planuri de alimentare dedicate, planuri de masă și straturi de semnal care lucrează împreună pentru a menține integritatea semnalului, reducând în același timp interferența electromagnetică.HONTECcombină capabilități avansate de producție cu standarde riguroase de calitate pentru a oferi produse PCB multistrat care îndeplinesc cele mai exigente specificații.
Situat în Shenzhen, Guangdong,HONTECoperează cu certificări inclusiv UL, SGS și ISO9001, în timp ce implementează în mod activ standardele ISO14001 și TS16949. Compania colaborează cu UPS, DHL și expeditori de marfă de clasă mondială pentru a asigura o livrare globală eficientă. Fiecare întrebare primește un răspuns în 24 de ore, reflectând un angajament față de receptivitatea pe care echipele globale de inginerie îl apreciază.
Numărul de straturi de aPCB multistratinfluențează direct atât performanța electrică, cât și costul de producție. Straturile suplimentare oferă canale de rutare dedicate care reduc congestia semnalului și permit o separare clară între circuitele analogice, digitale și de alimentare. Pentru modelele de mare viteză, planurile de masă dedicate adiacente straturilor de semnal creează linii de transmisie cu impedanță controlată care mențin integritatea semnalului pe toate planurile. Cu toate acestea, fiecare strat adăugat crește costurile materialelor, prelungește timpul de fabricație și adaugă complexitate proceselor de laminare și înregistrare.HONTECrecomandă determinarea numărului de straturi pe baza cerințelor specifice de proiectare, mai degrabă decât a țintelor arbitrare. Un PCB multistrat cu 4 straturi oferă adesea o densitate de rutare suficientă pentru multe aplicații, oferind în același timp avantaje semnificative de performanță față de modelele cu 2 straturi prin intermediul planurilor dedicate de putere și masă. Pe măsură ce densitatea componentelor crește sau viteza semnalului crește, configurațiile cu 6 sau 8 straturi devin necesare. Pentru modele cu componente cu număr de pini extrem de mare sau cerințe complexe de rutare, HONTEC acceptă numărări de straturi de până la 20 de straturi cu tehnici de laminare secvențială care mențin acuratețea înregistrării. Echipa de ingineri ajută clienții să optimizeze stivuirea straturilor pentru a obține performanța necesară fără costuri inutile.
Fiabilitatea înPCB multistratproducția necesită un control riguros al calității în fiecare etapă a producției. HONTEC implementează protocoale cuprinzătoare de inspecție și testare concepute special pentru construcția multistrat. Inspecția optică automată verifică modelele straturilor interioare înainte de laminare, asigurându-se că orice defecte sunt surprinse înainte ca straturile să devină inaccesibile. Inspecția cu raze X confirmă înregistrarea stratului după laminare, detectând orice nealiniere care ar putea compromite conexiunile interstraturilor. Testarea impedanței validează faptul că urmele de impedanță controlate îndeplinesc specificațiile de proiectare, folosind reflectometria în domeniul timpului pentru a măsura impedanța caracteristică în rețelele critice. Analiza secțiunii transversale oferă o confirmare vizuală a grosimii de placare, a alinierii stratului și a integrității, cu mostre prelevate din fiecare lot de producție. Testarea electrică verifică continuitatea și izolarea pentru fiecare rețea, asigurându-se că nu există deschideri sau scurtcircuit în PCB-ul multistrat finalizat. Testarea la stres termic simulează condițiile de asamblare, supunând plăcile la mai multe cicluri de refluere pentru a identifica orice defecte latente, cum ar fi delaminarea sau fisurile în butoi.HONTECmenține înregistrări de trasabilitate care leagă fiecare PCB multistrat de parametrii săi de fabricație, susținând analiza calității și eforturile de îmbunătățire continuă.
Selecția materialelor modelează în mod fundamental performanța electrică, termică și mecanică a oricăruiaPCB multistrat. Materialele standard FR-4 oferă o soluție rentabilă pentru multe aplicații, oferind stabilitate termică și proprietăți dielectrice adecvate pentru proiecte de uz general. Pentru aplicațiile PCB multistrat care necesită performanță termică îmbunătățită, materialele cu Tg ridicate mențin stabilitatea mecanică la temperaturi ridicate întâlnite în timpul asamblarii și funcționării. Proiectele digitale de mare viteză necesită materiale cu pierderi reduse, cum ar fi seria Isola FR408 sau Panasonic Megtron, care minimizează atenuarea semnalului și mențin constanta dielectrică constantă în intervalele de frecvență. Aplicațiile RF și cu microunde necesită laminate specializate de la Rogers sau Taconic care oferă proprietăți electrice stabile la frecvențe înalte. HONTEC lucrează cu clienții pentru a selecta materiale care se aliniază cu cerințele specifice aplicației, luând în considerare factori precum frecvența de funcționare, intervalul de temperatură și expunerea la mediu. Construcțiile dielectrice mixte combină diferite tipuri de materiale într-un singur PCB multistrat, optimizând performanța pentru straturile critice de semnal, menținând în același timp eficiența costurilor pentru straturile necritice. Echipa de ingineri oferă îndrumări cu privire la compatibilitatea materialelor, asigurându-se că laminatele selectate se leagă corespunzător în timpul laminării și mențin fiabilitatea pe tot parcursul ciclului de viață al produsului.
HONTECmenține capabilitățile de producție care acoperă întreaga gamă dePCB multistratcerințe. Producția standard cu mai multe straturi găzduiește 4 până la 20 de straturi, cu orificii traversante convenționale și sisteme avansate de înregistrare care mențin alinierea pe întreaga stivă. Pentru modelele care necesită o densitate mai mare, capabilitățile HDI acceptă traverse oarbe, traverse îngropate și structuri microvia care permit geometrii de rutare mai fine și dimensiuni reduse ale plăcii.
Greutățile de cupru de la 0,5 oz la 4 oz se potrivesc cu diverse cerințe de transport de curent, în timp ce opțiunile de finisare a suprafeței includ HASL, ENIG, argint de imersie și staniu de imersie pentru a se potrivi proceselor de asamblare și cerințelor de mediu.HONTECprocesează atât cantități de prototip, cât și cantități de producție, cu timpi de livrare optimizați pentru validarea ingineriei și producția în volum.
Pentru echipele de inginerie care caută un partener de producție capabil să ofere fiabilPCB multistratsoluții, HONTEC oferă expertiză tehnică, comunicare receptivă și sisteme de calitate dovedite susținute de certificări internaționale.
ST115G PCB - odată cu dezvoltarea tehnologiei integrate și a tehnologiei de ambalare microelectronică, densitatea totală a puterii componentelor electronice este în creștere, în timp ce dimensiunea fizică a componentelor electronice și a echipamentelor electronice tinde treptat să fie mică și miniaturizată, rezultând acumularea rapidă de căldură , rezultând creșterea fluxului de căldură în jurul dispozitivelor integrate. Prin urmare, mediul cu temperatură ridicată va afecta componentele și dispozitivele electronice Acest lucru necesită o schemă de control termic mai eficientă. Prin urmare, disiparea căldurii componentelor electronice a devenit un accent major în producția actuală de componente electronice și echipamente electronice.

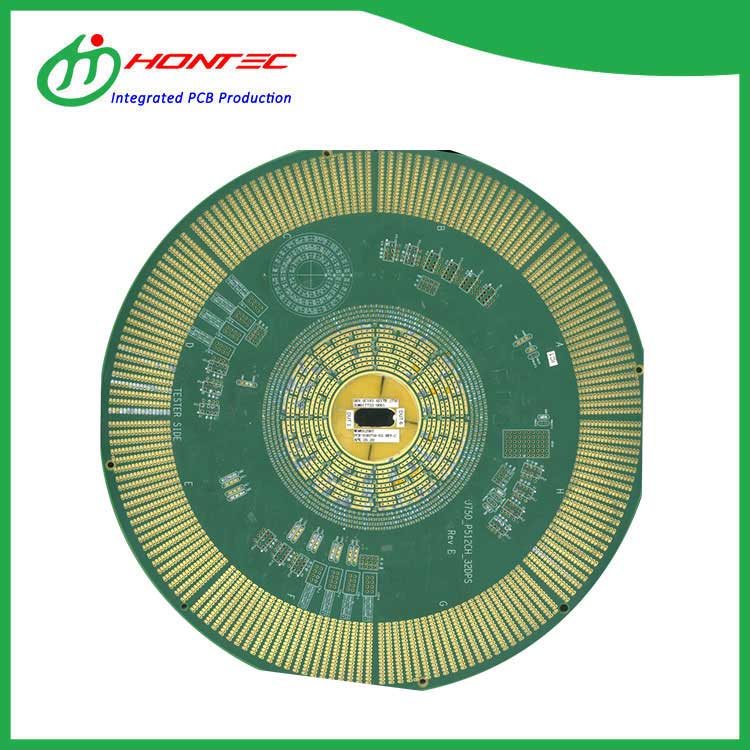

PCB fără halogeni - halogen (halogen) este o grupă VII un element Duzhi care nu este auriu în Bai, incluzând cinci elemente: fluor, clor, brom, iod și astatin. Astatinul este un element radioactiv, iar halogenul este denumit de obicei fluor, clor, brom și iod. PCB fără halogeni este protecția mediului PCB nu conține elementele de mai sus.
Tg250 PCB este fabricat din material poliimidic. Poate rezista la temperaturi ridicate mult timp și nu se deformează la 230 de grade. Este potrivit pentru echipamente cu temperatură înaltă, iar prețul său este puțin mai mare decât cel al FR4 obișnuit
PCB S1000-2M este fabricat din material S1000-2M cu valoarea TG de 180. Este o alegere bună pentru PCB multistrat cu fiabilitate ridicată, performanță ridicată, performanță ridicată, stabilitate și practicitate
Pentru aplicațiile de mare viteză, performanța plăcii joacă un rol important. PCB-ul IT180A aparține plăcii Tg ridicate, care este, de asemenea, folosită în mod obișnuit plăcii Tg ridicate. Are o performanță ridicată a costurilor, o performanță stabilă și poate fi utilizat pentru semnale în 10G.
ENEPIG PCB este abrevierea de la placare cu aur, placare cu paladiu și placare cu nichel. Acoperirea cu PCB ENEPIG este cea mai recentă tehnologie utilizată în industria circuitelor electronice și industria semiconductoarelor. Acoperirea cu aur cu grosimea de 10 nm și acoperirea cu paladiu cu grosimea de 50 nm pot obține o bună conductivitate, rezistență la coroziune și rezistență la frecare.
