HONTEC este unul dintre cei mai importanți producători de PCB cu mai multe straturi, care este specializat în prototipuri de amestec ridicat, volum redus și prototip rapid pentru industrii de înaltă tehnologie din 28 de țări.
PCB-ul nostru multistrat a trecut certificarea UL, SGS și ISO9001, suntem în aplicarea ISO14001 și TS16949.
Situat înShenzhendin GuangDong, HONTEC parteneri cu UPS, DHL și expeditori de nivel mondial pentru a oferi servicii de transport eficient. Bine ați venit să cumpărați PCB multistrat de la noi. Fiecare solicitare din partea clienților primește răspuns în 24 de ore.

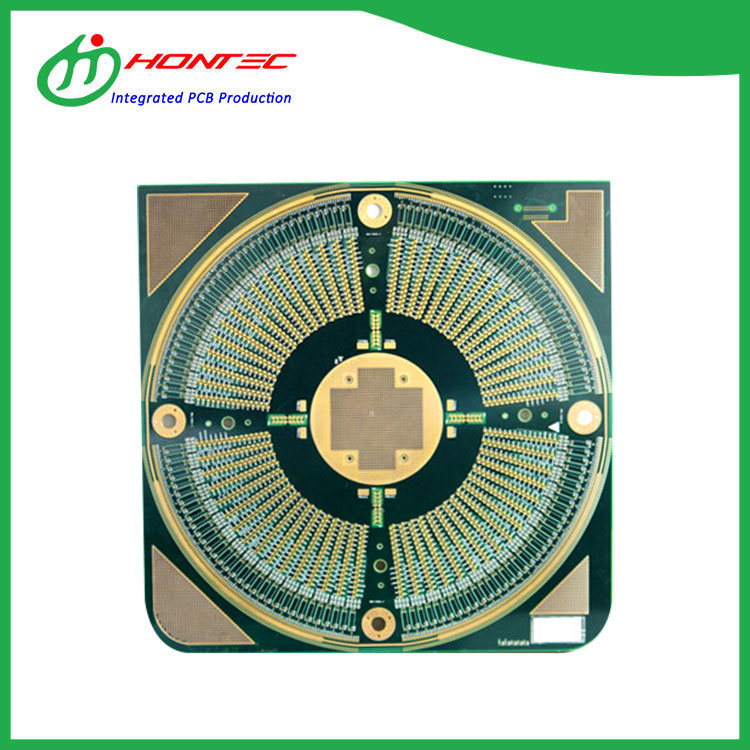

PCB de precizie multistrat - Metoda de fabricație a plăcii multistrat este, în general, realizată mai întâi de modelul stratului interior, iar apoi substratul pe o singură față sau pe două fețe se realizează prin metoda de tipărire și gravare, care este inclusă în stratul intermediar specificat și apoi încălzită, presurizate și lipite. În ceea ce privește găurirea ulterioară, este la fel ca metoda de placare prin gaură a plăcii față-verso.
Placa de circuit PCB multistrat-Metoda de fabricație a plăcii multistrat este, în general, realizată de modelul interior al stratului, iar apoi substratul unic sau cu două fețe se realizează prin metoda de imprimare și gravare, care este inclusă în intermediarul desemnat, apoi încălzit, presurizat și legat. În ceea ce privește forajul ulterior, aceasta este aceeași cu metoda de placare prin gaură a plăcii cu două fețe. A fost inventat în 1961.
În comparație cu placa de module, placa de bobină este mai portabilă, de dimensiuni reduse și greutate redusă. Are o bobină care poate fi deschisă pentru un acces ușor și o gamă largă de frecvențe. Modelul circuitului este în principal înfășurat, iar placa de circuit cu circuit gravat în loc de rotațiile tradiționale din sârmă de cupru este utilizată în principal în componentele inductive. Are o serie de avantaje, cum ar fi măsurarea ridicată, precizie ridicată, liniaritate bună și structură simplă. Următoarele sunt aproximativ 17 straturi de placă de bobină de dimensiuni mici, sper să vă ajut să înțelegeți mai bine placa de bobine de dimensiuni ultra mici de 17 straturi.
BGA este un pachet mic pe o placă de circuite PCB, iar BGA este o metodă de ambalare în care un circuit integrat folosește o placă de transport organic. .
În era tactilă, PCB-ul ecranului condensatorului a fost aplicat diferitelor echipamente industriale, cum ar fi automatizarea industrială, terminalele benzinăriilor, ecranele de afișare a aeronavelor, GPS auto, echipamente medicale, mașini POS și ATM bancare, instrumente de măsurare industriale și șine de mare viteză , etc. Așteptați, o nouă revoluție industrială se desfășoară. Următoarele sunt PCB cu ecran de condensator cu 4 straturi, sper să vă ajut să înțelegeți mai bine PCB cu ecran cu condensator cu 4 straturi.
La viteze mari, urmele PCB pentru controlul impedanței sunt utilizate ca linii de transmisie, iar energia electrică poate fi reflectată înainte și înapoi, similar cu situația în care ondulările din apa lacului se confruntă cu obstacole. Urmele controlate de impedanță sunt concepute pentru a reduce reflexiile electronice și pentru a asigura conversia corectă între urmele PCB și conexiunile interne.
