Când proiectați electronice moderne, o provocare persistentă îi ține pe mulți ingineri treji noaptea. Cum ne asigurăm că semnalele călătoresc curat și fiabil la viteze incredibil de mari. Această întrebare se află în centrul aplicațiilor de înaltă performanță, cum ar fi infrastructura 5G, radarul avansat și comunicațiile prin satelit. La baza rezolvării acestei provocări se aflăHPlacă de înaltă frecvență. LaHONTEC, suntem specializați în realizarea acestor componente critice, transformând principiile teoretice de proiectare în produse tangibile, de înaltă fiabilitate, care îndeplinesc cerințele riguroase ale tehnologiei actuale.
Care sunt principiile de bază din spatele minimizării pierderii semnalului
Pentru a aborda pierderea semnalului, trebuie mai întâi să înțelegem ce cauzează aceasta. OPlacă de înaltă frecvențănu este doar un PCB standard. Designul său controlează meticulos mai mulți factori cheie. Consistența constantă dielectrică (Dk) este primordială, deoarece variațiile pot distorsiona semnalele. La fel de critic este factorul de disipare (Df), care determină cât de multă energie de semnal este pierdută ca căldură în materialul substratului. LaHONTEC, filozofia noastră de design începe cu selecția materialelor. Colaboram cu furnizori de top de laminat pentru a folosi substraturi cu valori Dk/Df ultra-scăzute și stabile, asigurând un comportament previzibil al semnalului chiar de la baza plăcii.
Cum fac diferența impedanța controlată și rutarea de precizie
Odată ce materialul potrivit este ales, precizia preia controlul. Cum putem menține integritatea semnalului pe întreaga cale de urmărire. Răspunsul constă în rutarea controlată cu impedanță și designul sofisticat de stivuire. Echipa noastră de ingineri utilizează software avansat de simulare pentru a modela stivuirea PCB-ului înainte de începerea producției. Acest lucru ne permite să definim lățimi și distanțe precise ale urmei pentru a atinge impedanța țintă, de obicei 50 sau 100 ohmi, minimizând reflexiile. Pentru aPlacă de înaltă frecvență, această precizie nu este negociabilă. Garantăm toleranțe strânse de impedanță, adesea chiar de ±5%, pentru a ne asigura că proiectul dumneavoastră funcționează așa cum este simulat.
Ce caracteristici specifice produsului combate interferențele electromagnetice
Interferența, atât emisă, cât și primită, poate paraliza un circuit sensibil. Deci, cum face un bine conceputPlacă de înaltă frecvențăscut împotriva acestui lucru. Abordarea noastră integrează mai multe strategii direct în fabricarea plăcii:
Scheme avansate de împământare:Folosind împământare în mai multe puncte și planuri de masă dedicate pentru a oferi o referință și un scut curat.
Ecranarea Vias:Implementarea „cusături” eșalonate în jurul urmelor critice pentru a crea cuști Faraday.
Finisarea suprafeței:Oferind opțiuni precum Electroless Nickel Electroless Palladium Immersion Gold (ENEPIG) pentru o conductivitate superioară a suprafeței și o integritate a semnalului la frecvențe înalte.
Pentru a ilustra specificațiile care dau viață acestor principii, luați în considerare parametrii unui standardHONTECoferta de inalta frecventa:
| Categoria parametrilor | Specificație tipică | Beneficia |
|---|---|---|

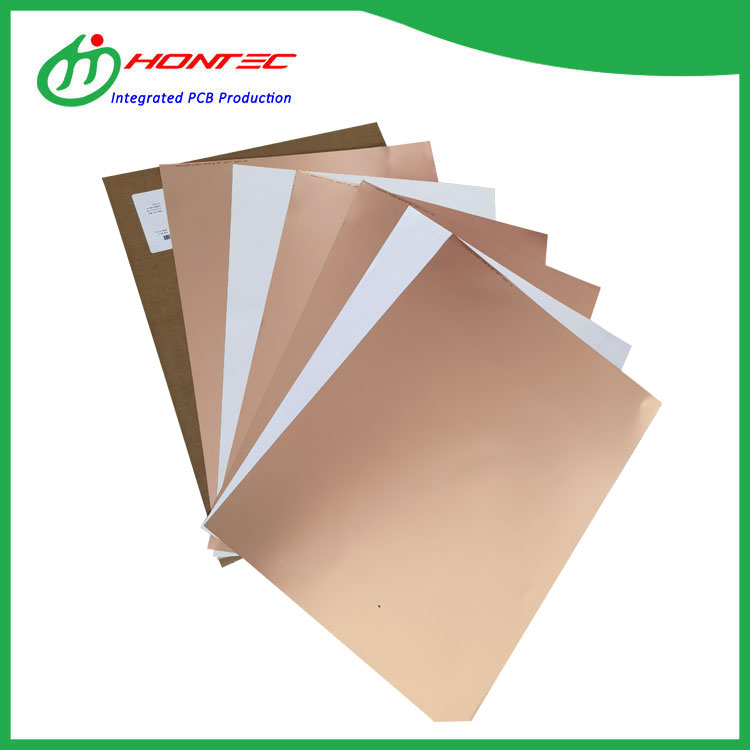

| Material de bază | Rogers RO4350B, Taconic TLY | Pierdere redusă, Dk stabil pentru performanță constantă |
| Toleranță la impedanță | ±5% sau mai bine | Reduce reflexia semnalului și asigură integritatea |
| Urmă/Spațiu minim | 3/3 mil | Permite rutarea densă, de mare viteză |
| Finisaj de suprafață | ENEPIG, Immersion Silver | Performanță excelentă a efectului pielii de semnal |
| Toleranță la gaură placată | ±2 mil | Asigură fiabilitate prin conexiuni și ecranare |
De ce este crucială colaborarea cu un producător expert
Proiectarea unui de încrederePlacă de înaltă frecvențătranscende în urma unei liste de verificare. Necesită cunoștințe profunde ale materialelor, producție de precizie și teste riguroase. Aici este loculHONTECavantajul devine clar. Expertiza noastră transformă modele complexe în produse fabricabile, cu randament ridicat. Nu furnizăm doar plăci; devenim o extensie a echipei dvs. de ingineri, oferind feedback despre Design for Manufacturability (DFM) pentru a preveni problemele. Cu echipamentele noastre de ultimă generație și mediul de proces controlat, asigurăm fiecarePlacă de înaltă frecvențăcare părăsește unitatea noastră îndeplinește cele mai înalte standarde de calitate și performanță.
Sunteți gata să eliminați pierderea semnalului și interferențele din următorul dvs. design de mare viteză. Colaborați cu o echipă care înțelege nuanțele critice. LasăHONTECoferiți fundația fiabilă și de înaltă performanță pe care o merită inovația dvs.Contactaţi-neastăzi cu cerințele proiectului dvs. și haideți să discutăm cum vă putem aduce cele mai provocatoare aplicații de înaltă frecvență la viață.
